Hocheffizienter 48-V-DC-Laderegler für Windkraftanlagen der Ahwcc-Serie

Basisinformation

Modell Nr.	AHWCC-05(10)48
Transportpaket	Sperrholzkiste
Spezifikation	485*312*522mm
Warenzeichen	ANE
Herkunft	China
HS-Code	85023100
Produktionskapazität	50000 Stück/Jahr

Produktbeschreibung

Anleitung zum Windladeregler der AHWCC-Serie

A. Spezifikationen

Artikel	Spezifikationen
Modell	AHWCC-0548	AHWCC-1048
Batterieseite
Teigtyp	Bleisäure, Lithium usw.
Nennladeleistung	5 kW	10 kW
Nennladestrom	100A	200A
Ladespannung	42 VDC ~ 60 VDC (einstellbar, je nach Batterietyp)
Batterielademanagementfunktion	Ja
Peak-Peak-Rauschen	≤200mV
Stabilisierte Spannungspräzision	≤±0,5 %
Stabilisierte Strompräzision	≤±1 %
Seite der Windkraftanlage
Nenneingangsspannung	220 VDC
Ausgangsspannung	95 VDC ~ 400 VDC
MPPT-Spannung	120 VDC ~ 350 VDC
Nennleistung	5 kW	10 kW
Nennstrom	30A	60A
Leistungsfaktor (PF)	≥0,99
Eingangsschutz	Versicherung, Blitzschutzschaltung
Zusatzfunktion
DC-Laststeuerung	Optionaler Über- und Unterspannungsschutz
Ferner Monitor	Optional, Mobil-/Computer-APP
Einstellbarer Bereich der Strombegrenzung	Optional: 10 % ~ 110 % stufenlos einstellbar (der obere Computer kann mit Autorität eingestellt werden, geeignet für Mikrogittersysteme)
Kommunizieren Sie mit BMS	Optional
Funktion zur Erkennung der Windgeschwindigkeit	Optional
Sicherheitsschutzsystem für Windkraftanlagen	Optional
Anwendungsumgebung mit breitem Temperaturbereich	Optional: -40 °C bis 45 °C Normalbetrieb; 45 °C bis 75 °C reduzierte Leistung
Arbeitsumfeld
Arbeitstemperatur	1. Normaler Temperaturtyp: -20 °C bis 45 °C Normalbetrieb; 45 °C bis 75 °C reduzierte Leistung; 2. Niedertemperaturtyp: -40 °C bis 45 °C Normalbetrieb; 45 °C bis 75 °C reduzierte Leistung.
Lagertemperatur	-40 °C bis 75 °C
Relative Luftfeuchtigkeit	0~95 %
Höhe	2000 m, Volllastleistung
Produktsicherheit und Zuverlässigkeit
Spannungsfestigkeit	Eingang zum Gehäuse: hält 50 Hz, Effektivwert 2500 VAC oder äquivalente 3535 VDC-Spannung für 1 Minute aus; Eingang zu Ausgang: Kann einer Spannung von 50 Hz, einem Effektivwert von 3000 VAC oder einer entsprechenden Spannung von 4242 VDC für 1 Minute standhalten
MTBF	>120000 Stunden
Dimensionen und Gewicht
Maße	485 mm × 312 mm × 522 mm (B × H × T), standardmäßiger Rack-Typ
Nettogewicht des Moduls	45 kg
Kommunikation
Verbindungsport	Standard: RS485/TCP

B. Leistungsmerkmale

1. Kompatibel mit verschiedenen Arten von Energiespeichern
2. Anschließbar sind gängige Blei-Säure-, Lithium-, Wasserstoff-, Natrium- und andere Energiespeicher.
3. Steuerungsstrategie für die MPPT-Windenergieerzeugung
4. Der MPPT-Lademodus wird eingesetzt, um die Stromerzeugungseffizienz von Windenergie und Photovoltaik zu verbessern, wodurch die Energieumwandlungsrate im Vergleich zu herkömmlichen Windkraftanlagen um mehr als 30 % gesteigert werden kann.
5. Hoher Integrationsgrad
6. Dieses Produkt verfügt nicht nur über Gleichrichter-Entlastungs- und Wandlerfunktionen, sondern auch über ein integriertes Sicherheitsschutzsystem für Windkraftanlagen, um die Start- und Stoppsteuerung von Überspannungs-, Überwindgeschwindigkeits-, Überdrehgeschwindigkeitsalarmen usw. der Windkraftanlage zu ermöglichen.
7. Es ist keine externe Steuerspannung erforderlich
8. Das Windturbinen-Steuerungssystem nutzt die selbstgespeiste Energie der Windturbine, einen Eingang mit großem Spannungsbereich und benötigt keine externe Batterie zur Stromversorgung.
9. Einfache Wartung
10. Systeminternes modulares Design, leichtes Erscheinungsbild
    Core-Geräte unterstützen Hot-Swapping
    Ausgestattet mit großem LCD-Touchscreen, einfacher Parametereinstellung und manueller Bedienung.

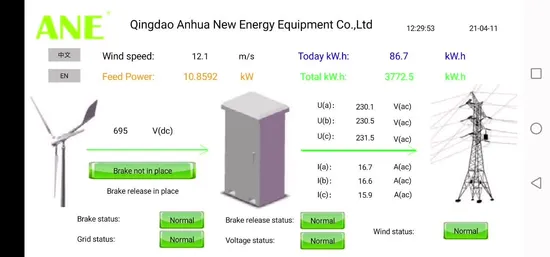

11. Ferner Monitor
12. Unterstützt 4G/5G, GPRS, WIFI und andere Arten von Datenübertragungskanälen;
    Ausgestattet mit der entsprechenden Mobil-/Computer-APP
    Unterstützt Remote-Start-Stopp und Remote-Reset-Funktion
    Unterstützt die Remote-Datenexportfunktion
    Ausgestattet mit der Kommunikationsschnittstelle, die für die Überwachung des oberen Computers erforderlich ist, unterstützt es das RS485/TCP-Modbus-Kommunikationsprotokoll.

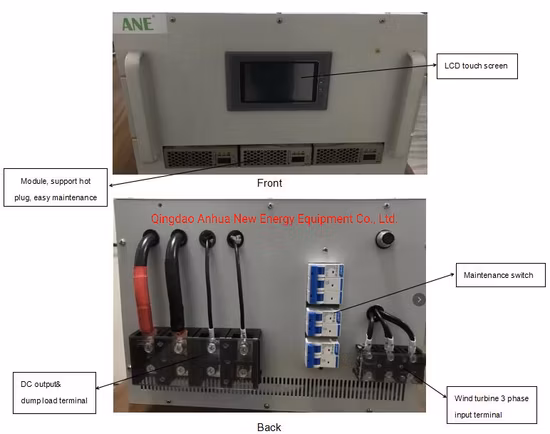

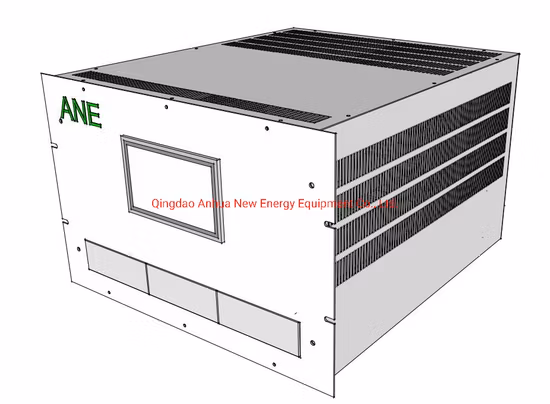

C. Aussehen

D. Anwendungsbereich

Wind-Solar-Hybridsystem für Kommunikationsbasisstation.
5kW/10kW 42-60VDC Batterieladesystem
Mikro-Grid-System für den Heimgebrauch
48V-Energiespeichersystem usw.

E. Systemdiagramm
